Twój pierwszy model 3D do druku? Zrób go sam! Krok po kroku.

Witajcie w świecie druku 3D! Jeśli zastanawiasz się, jak przenieść swoje pomysły z głowy do fizycznej formy, ten artykuł jest właśnie dla Ciebie. Przygotowałem kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces tworzenia cyfrowego modelu 3D, gotowego do wydruku. Moim celem jest demistyfikacja tego procesu i pokazanie, że stworzenie pierwszego, prostego modelu jest w zasięgu każdego, niezależnie od wcześniejszego doświadczenia.

Projektowanie 3D jest dla każdego zacznij swoją przygodę!

Jeszcze kilka lat temu tworzenie modeli 3D wydawało się domeną inżynierów i profesjonalnych grafików. Dziś, dzięki dynamicznemu rozwojowi technologii i dostępności narzędzi, modelowanie 3D stało się znacznie łatwiejsze i bardziej dostępne niż kiedykolwiek. Jestem przekonany, że każdy z Was może spróbować swoich sił w tej fascynującej dziedzinie i stworzyć coś unikalnego. Nie obawiajcie się, to naprawdę nie jest czarna magia!

Dlaczego tworzenie własnych modeli jest dziś łatwiejsze niż kiedykolwiek?

Próg wejścia do świata modelowania 3D znacząco się obniżył. Przede wszystkim, mamy dostęp do mnóstwa darmowego i intuicyjnego oprogramowania, takiego jak Tinkercad, które pozwala na tworzenie pierwszych projektów bez żadnych kosztów i skomplikowanych instalacji. Dodatkowo, internet pęka w szwach od zasobów edukacyjnych tutoriali, kursów i forów, gdzie społeczność pasjonatów chętnie dzieli się wiedzą. Co więcej, rozwój technologii, takich jak fotogrametria, pozwala nam nawet wykorzystać smartfona do stworzenia cyfrowej kopii fizycznego obiektu, co jeszcze bardziej demokratyzuje proces modelowania.

Od czego zacząć podróż z modelowaniem 3D krótki przegląd możliwości

Zanim zagłębimy się w szczegóły, warto poznać trzy główne ścieżki, którymi możemy podążyć, tworząc modele 3D:

• Modelowanie od zera: To klasyczne podejście, gdzie projektujemy obiekt w specjalistycznym programie, zaczynając od pustej przestrzeni. Daje nam to pełną kontrolę nad każdym detalem.
• Skanowanie obiektów: Jeśli masz fizyczny przedmiot, który chcesz powielić lub zmodyfikować, możesz go zeskanować. Dzięki temu uzyskasz cyfrową kopię, którą następnie można obrabiać.
• Modyfikacja gotowych projektów: To idealny punkt wyjścia dla początkujących. Istnieją obszerne bazy danych z darmowymi modelami 3D, które możesz pobrać i dostosować do swoich potrzeb, ucząc się na istniejących przykładach.

Zrozumienie modelu 3D: Co to jest i dlaczego ma znaczenie dla druku?

Cyfrowy model 3D w kontekście druku to nie tylko ładny obrazek na ekranie. To precyzyjny zestaw danych geometrycznych, który definiuje kształt, rozmiar i strukturę obiektu. Dla drukarki 3D jest to swego rodzaju "przepis", który instruuje ją, jak ma zbudować fizyczny przedmiot warstwa po warstwie. Zrozumienie specyfiki tego cyfrowego przepisu jest absolutnie kluczowe dla powodzenia całego procesu druku.

Idea cyfrowej bryły: Od siatki poligonów do pliku STL

Kiedy mówimy o modelach 3D do druku, najczęściej mamy na myśli pliki w formacie STL (Standard Tessellation Language) lub nowszym 3MF. Te formaty reprezentują obiekt jako siatkę składającą się z tysięcy, a nawet milionów małych trójkątów (poligonów). Im więcej trójkątów, tym bardziej szczegółowy i gładki jest model. Plik STL to nic innego jak "język", który rozumie oprogramowanie do przygotowania druku, czyli tzw. slicer. To on na podstawie tej siatki wie, jak pociąć model na warstwy i wygenerować instrukcje dla drukarki.

Dlaczego nie każdy model 3D z internetu nadaje się do druku?

Możesz znaleźć w internecie mnóstwo wspaniałych modeli 3D, ale nie wszystkie z nich nadają się od razu do druku. Modele stworzone na przykład do wizualizacji graficznej czy animacji często zawierają błędy w siatce mogą mieć dziury, niejednolitą bryłę (nie być "wodoszczelne"), a także zbyt cienkie ścianki, które drukarka po prostu nie jest w stanie poprawnie odwzorować. Innym problemem są skomplikowane zwisy, czyli elementy, które drukarka musiałaby drukować "w powietrzu" bez odpowiedniego wsparcia. Zawsze warto sprawdzić model przed drukiem i, jeśli to konieczne, dokonać korekt.

Trzy sprawdzone metody tworzenia modeli 3D która jest dla Ciebie?

Jak już wspomniałem, istnieją trzy główne ścieżki do stworzenia modelu 3D. Wybór tej właściwej zależy od Twoich potrzeb, poziomu zaawansowania i tego, co dokładnie chcesz osiągnąć. Przyjrzyjmy się im bliżej, abyś mógł zdecydować, która metoda będzie dla Ciebie najlepsza na początek.

Metoda 1: Tworzenie od zera w oprogramowaniu pełna kontrola i kreatywność

To najbardziej satysfakcjonująca metoda dla wielu twórców, ponieważ daje pełną kontrolę nad każdym aspektem projektu. Zaczynasz od czystej kartki (a raczej pustej przestrzeni roboczej) i budujesz swój model, używając narzędzi dostępnych w specjalistycznym oprogramowaniu. Możesz tworzyć bryły, rzeźbić organiczne kształty, dodawać detale i precyzyjnie dopasowywać wymiary. Jest to idealne rozwiązanie, jeśli masz konkretny pomysł i chcesz go zrealizować dokładnie tak, jak sobie to wyobraziłeś.

Metoda 2: Skanowanie obiektów z realnego świata cyfrowa kopia w Twoim zasięgu

Skanowanie 3D polega na digitalizacji fizycznego obiektu, czyli stworzeniu jego cyfrowej kopii. Możesz to zrobić za pomocą profesjonalnych skanerów 3D, ale co ciekawe, coraz popularniejsza staje się fotogrametria technika, która pozwala na stworzenie modelu 3D z serii zdjęć, nawet wykonanych smartfonem! Zeskanowane modele są świetną bazą, ale często wymagają późniejszej obróbki w programie 3D, aby usunąć szumy, wypełnić dziury czy poprawić geometrię pod kątem druku.

Metoda 3: Modyfikacja gotowych projektów idealny start dla początkujących

Dla wielu początkujących to najlepszy sposób na rozpoczęcie przygody z modelowaniem 3D. W internecie znajdziesz ogromne bazy darmowych modeli, takie jak Thingiverse, Printables czy MakerWorld. Możesz pobrać interesujący Cię projekt i w prosty sposób go zmodyfikować zmienić rozmiar, dodać napis, połączyć z innym elementem. To doskonała okazja, aby nauczyć się podstaw obsługi programu, zrozumieć, jak działają bryły i przekonać się, jak łatwo można dostosować istniejące projekty do własnych potrzeb.

Wybór oprogramowania: Twoja cyfrowa pracownia do modelowania 3D

Wybór odpowiedniego oprogramowania to kluczowy krok w Twojej podróży z modelowaniem 3D. Na rynku dostępnych jest wiele narzędzi, od prostych i intuicyjnych, idealnych na początek, po zaawansowane kombajny dla profesjonalistów. Ważne jest, aby wybrać program, który odpowiada Twoim obecnym umiejętnościom i celom, a także który pozwoli Ci rozwijać się w przyszłości.

Darmowe i idealne dla początkujących: Pierwsze kroki bez żadnych kosztów (Tinkercad, Blender)

• Tinkercad (Autodesk): Moim zdaniem to absolutny numer jeden dla początkujących. Jest całkowicie darmowy, działa w przeglądarce i jest niezwykle intuicyjny. Jego filozofia opiera się na łączeniu i odejmowaniu prostych brył geometrycznych, co pozwala szybko zrozumieć podstawy modelowania. Idealny do tworzenia prostych, funkcjonalnych obiektów.
• Blender: To potężne, darmowe i otwarte oprogramowanie. Posiada znacznie wyższy próg wejścia niż Tinkercad, ale oferuje profesjonalne możliwości modelowania, rzeźbienia, animacji i renderowania. Jeśli szukasz narzędzia, które pozwoli Ci rozwijać się przez lata, Blender jest świetnym wyborem, ale przygotuj się na dłuższą krzywą uczenia.
• SketchUp Free: Znany z intuicyjnego interfejsu, popularny w architekturze i projektowaniu prostszych form. Darmowa wersja przeglądarkowa jest dobrym punktem wyjścia do nauki podstaw modelowania.

Gdy apetyt rośnie: Programy do precyzyjnego projektowania (Fusion 360)

Jeśli Twoje projekty stają się bardziej złożone, wymagają precyzyjnych wymiarów i funkcjonalności, warto zwrócić uwagę na oprogramowanie typu CAD (Computer-Aided Design). Fusion 360 od Autodesk jest tutaj doskonałym przykładem. Oferuje darmową licencję dla hobbystów i start-upów, co czyni go niezwykle dostępnym. Jest to narzędzie idealne do projektowania części mechanicznych, obudów czy innych funkcjonalnych elementów, gdzie liczy się każdy milimetr.

Alternatywne podejście: Jak wykorzystać smartfon do stworzenia modelu 3D (Fotogrametria)

Nie każdy potrzebuje drogiego skanera 3D. Jak już wspomniałem, Twój smartfon może być potężnym narzędziem do tworzenia modeli 3D za pomocą fotogrametrii. Wystarczy wykonać serię zdjęć obiektu z różnych perspektyw, a następnie przetworzyć je w specjalistycznym oprogramowaniu (często dostępnym w chmurze lub jako aplikacje mobilne). To świetna, dostępna alternatywa, która pozwala na cyfryzację realnych przedmiotów i późniejszą ich obróbkę.

Twój pierwszy projekt: Stwórz prosty brelok w Tinkercad krok po kroku

Teraz, gdy już wiesz, czym jest model 3D i jakie masz możliwości, przejdźmy do praktyki! Stworzymy prosty brelok w Tinkercad. To doskonały projekt na początek, który pozwoli Ci opanować podstawy modelowania w tym intuicyjnym programie. Zaczynajmy!

1. Krok 1: Koncepcja i podstawowe kształty fundament Twojego projektu

   Zacznij od pomysłu jaki kształt ma mieć Twój brelok? Może prostokąt, koło, a może serce? W Tinkercad po lewej stronie znajdziesz bibliotekę podstawowych kształtów. Wybierz jeden z nich (np. prostopadłościan lub cylinder) i przeciągnij go na płaszczyznę roboczą. To będzie baza Twojego breloka. Możesz od razu zmienić jego wymiary, chwytając za białe kwadraciki na narożnikach.

2. Krok 2: Łączenie, odejmowanie i grupowanie brył czyli cyfrowe rzeźbienie

   Teraz dodamy otwór na kółko. Wybierz z biblioteki kształt "Hole" (np. cylinder-dziura) i umieść go na krawędzi swojej podstawy. Upewnij się, że "dziura" przechodzi przez cały brelok. Następnie zaznacz oba obiekty (podstawę i dziurę) i kliknij przycisk "Group" (Grupuj) w prawym górnym rogu. Zobaczysz, jak dziura zostanie wycięta z bryły. W ten sposób możesz łączyć i odejmować bryły, tworząc bardziej złożone kształty.

3. Krok 3: Dodawanie detali i personalizacja (np. napisu)

   Chcesz spersonalizować swój brelok? W bibliotece kształtów znajdziesz opcję "Text" (Tekst). Przeciągnij ją na płaszczyznę roboczą, wpisz swoje imię, inicjały lub dowolny napis. Możesz zmienić czcionkę i rozmiar. Następnie umieść tekst na swoim breloku. Jeśli chcesz, aby napis był wypukły, po prostu go pogrupuj z brelokiem. Jeśli ma być wklęsły, zamień tekst na "Hole" i odejmij go od breloka tak jak zrobiłeś to z otworem na kółko.

4. Krok 4: Finalizacja i eksport do formatu STL Twój model jest gotowy!

   Po zakończeniu projektowania, upewnij się, że wszystkie elementy są pogrupowane w jedną spójną bryłę. Sprawdź, czy nie ma żadnych luźnych części. Następnie kliknij przycisk "Export" (Eksportuj) w prawym górnym rogu. Wybierz format "STL" (lub 3MF, jeśli Twój slicer go obsługuje). Plik zostanie pobrany na Twój komputer. Gratulacje! Właśnie stworzyłeś swój pierwszy model 3D gotowy do druku!

Zasady dobrego projektu: Jak uniknąć problemów podczas druku 3D?

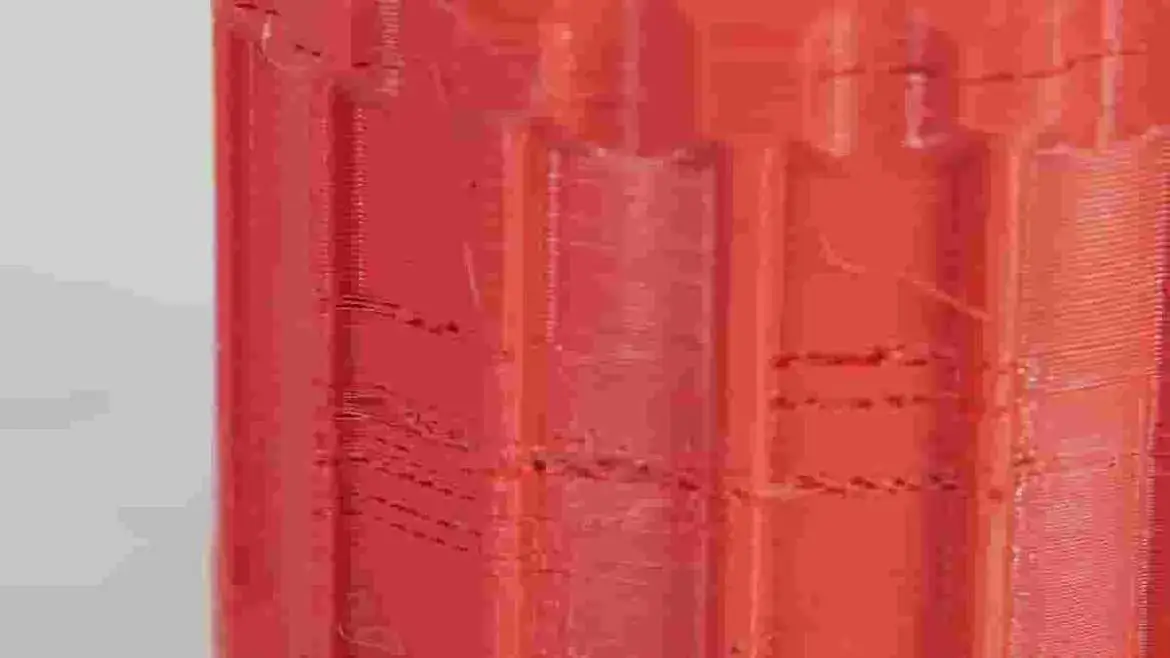

Grubość ścianek i detale co „widzi” Twoja drukarka?

Jednym z najczęstszych problemów początkujących jest projektowanie zbyt cienkich ścianek. Drukarka 3D buduje obiekt warstwa po warstwie, a każda warstwa jest tworzona przez ekstruzję stopionego filamentu przez dyszę. Minimalna grubość ścianki, którą drukarka może poprawnie wydrukować, jest zazwyczaj związana ze średnicą dyszy (najczęściej 0.4 mm). Jeśli zaprojektujesz ściankę o grubości 0.2 mm, drukarka może ją zignorować lub wydrukować ją wadliwie. Zawsze staraj się, aby najcieńsze elementy miały co najmniej dwie szerokości ścieżki (np. 0.8 mm dla dyszy 0.4 mm).

Problem zwisów (overhangs) i rola podpór (supports) jak drukować w powietrzu?

Drukarki 3D nie potrafią drukować "w powietrzu". Jeśli Twój model ma elementy, które wystają poza jego podstawę pod zbyt dużym kątem (tzw. zwisy), drukarka będzie miała problem z ich zbudowaniem. Filament będzie opadał, tworząc nieestetyczne "nitki" lub całkowicie psując wydruk. Zazwyczaj, jeśli kąt nachylenia zwisu przekracza 45-60 stopni (w zależności od drukarki i materiału), konieczne jest stosowanie struktur podporowych (supports). Są to tymczasowe konstrukcje, które drukarka buduje pod zwisającymi elementami, a które usuwa się po zakończeniu druku.

Model musi być „wodoszczelny” zasada zamkniętej siatki (manifold)

To jedna z najważniejszych zasad! Aby slicer mógł poprawnie pociąć Twój model na warstwy, musi on stanowić jednolitą, zamkniętą bryłę bez dziur i wewnętrznych "nieszczelności". Mówimy wtedy, że model jest "wodoszczelny" (manifold/watertight). Błędy w siatce, takie jak dziury, odwrócone normalne (czyli orientacja powierzchni), czy nakładające się na siebie poligony, mogą uniemożliwić slicerowi poprawne zrozumienie geometrii obiektu i wygenerowanie G-code. Wiele programów do modelowania ma funkcje naprawy siatki, które warto wykorzystać przed eksportem do STL.

Najczęstsze błędy projektowe i jak ich unikać

• Zbyt mała grubość ścianek: Zawsze sprawdzaj minimalną grubość elementów i dostosuj ją do możliwości swojej drukarki (średnicy dyszy).
• Błędy w siatce (dziury, odwrócone normalne): Używaj funkcji naprawy siatki w swoim programie do modelowania lub w slicerze. Upewnij się, że model jest "wodoszczelny".
• Niewłaściwe skalowanie: Zawsze projektuj w milimetrach i upewnij się, że slicer poprawnie interpretuje jednostki. Czasem modele z internetu mogą być w calach, co prowadzi do drastycznie złego skalowania.
• Nieprawidłowe projektowanie zwisów bez uwzględnienia podpór: Zawsze analizuj swój model pod kątem zwisów i zaplanuj, gdzie będą potrzebne podpory. Możesz też spróbować przeprojektować model, aby zminimalizować ich liczbę.

Slicer: Twój tłumacz między modelem 3D a drukarką

Stworzenie idealnego modelu to dopiero połowa sukcesu. Aby drukarka mogła go zrozumieć i przekształcić w fizyczny obiekt, potrzebne jest specjalne oprogramowanie tzw. slicer. To on jest Twoim tłumaczem, który bierze cyfrowy model i przekształca go w precyzyjne instrukcje dla drukarki 3D.

Od pliku STL do G-code: Tłumaczenie modelu na język drukarki

Slicer (np. Cura, PrusaSlicer, Bambu Studio) to program, który otwiera Twój plik STL (lub 3MF) i wykonuje proces "cięcia na warstwy" (slicing). Oznacza to, że wirtualnie dzieli Twój model na setki, a nawet tysiące cieniutkich, poziomych warstw. Dla każdej z tych warstw generuje następnie G-code zestaw precyzyjnych instrukcji, które mówią drukarce: "przesuń głowicę w to miejsce, wyciśnij tyle filamentu, podgrzej dyszę do takiej temperatury, przesuń się dalej". Bez slicera drukarka nie wiedziałaby, jak zbudować Twój obiekt.

Kluczowe ustawienia w slicerze, które wpływają na finalny wydruk (wypełnienie, warstwy, podpory)

W slicerze masz kontrolę nad wieloma parametrami, które mają ogromny wpływ na jakość, wytrzymałość i czas druku. Oto najważniejsze z nich:

• Wysokość warstwy (layer height): Określa grubość pojedynczej warstwy. Mniejsze wartości (np. 0.1 mm) dają gładsze wydruki, ale wydłużają czas druku. Większe (np. 0.2-0.3 mm) są szybsze, ale wydruk będzie miał bardziej widoczne warstwy.
• Wypełnienie (infill): Decyduje o tym, jak gęsto wnętrze modelu zostanie wypełnione. Wyrażane w procentach (np. 20% dla standardowych wydruków, 100% dla maksymalnej wytrzymałości). Wpływa na wytrzymałość i zużycie filamentu.
• Temperatury (temperatures): Temperatura dyszy i stołu. Kluczowe dla adhezji warstw i jakości powierzchni. Zależy od rodzaju filamentu.
• Prędkość druku (speed): Wpływa na czas druku i jakość powierzchni. Zbyt wysoka prędkość może prowadzić do błędów.
• Generowanie struktur podporowych (supports): Włączasz je, gdy Twój model ma zwisy. Slicer automatycznie wygeneruje struktury, które podeprą te elementy podczas druku.

Model gotowy! Co dalej i jak rozwijać swoje pasje?

Stworzyłeś swój pierwszy model, wyeksportowałeś go do STL, pociąłeś w slicerze i być może nawet już wydrukowałeś! To wspaniałe osiągnięcie i jestem z Ciebie dumny. Pamiętaj jednak, że to dopiero początek Twojej przygody ze światem druku i modelowania 3D. Możliwości są niemal nieograniczone, a rozwój umiejętności przyniesie Ci mnóstwo satysfakcji.

Gdzie szukać inspiracji i społeczności pasjonatów druku 3D w Polsce?

• Forach internetowych: Istnieją polskie fora poświęcone drukowi 3D, gdzie znajdziesz odpowiedzi na swoje pytania.
• Grupach na Facebooku: Wiele grup skupia pasjonatów, którzy chętnie dzielą się wiedzą, zdjęciami swoich projektów i rozwiązaniami problemów.
• Serwisach z modelami 3D: Thingiverse, Printables, MakerWorld to nie tylko bazy modeli, ale też miejsca, gdzie możesz zobaczyć, co tworzą inni i znaleźć inspirację do własnych projektów.

Przeczytaj również: Drukarka 3D dla początkujących: Co wybrać, by nie żałować?

Kolejne kroki: Od prostych brył do skomplikowanych form organicznych

Gdy poczujesz się pewniej z podstawami, zachęcam Cię do dalszego eksplorowania świata modelowania 3D. Możesz spróbować:

• Nauczyć się bardziej zaawansowanych technik w Tinkercad, a następnie przejść do programu takiego jak Blender, aby odkryć rzeźbienie cyfrowe i tworzenie skomplikowanych form organicznych.
• Zgłębić precyzyjne projektowanie w Fusion 360, jeśli interesują Cię funkcjonalne części, prototypy czy inżynieria.
• Podejmować coraz bardziej złożone projekty, które będą wyzwaniem i pozwolą Ci rozwijać kreatywność oraz umiejętności techniczne.

Pamiętaj, że każdy ekspert kiedyś zaczynał. Kluczem jest cierpliwość, eksperymentowanie i nieustanne uczenie się. Powodzenia w Twoich kolejnych projektach!
