Drukarka 3D: Jak wygląda? Poznaj jej budowę od środka!

Ten artykuł wyjaśni, jak wygląda drukarka 3D, z jakich kluczowych elementów się składa i jak one współpracują, byś mógł zrozumieć podstawy tej fascynującej technologii.

Pierwsze spotkanie z drukarką 3D: to nie jest zwykła drukarka biurowa

Kiedy po raz pierwszy spojrzysz na drukarkę 3D, zwłaszcza na najbardziej popularne modele FDM (Fused Deposition Modeling), szybko zauważysz, że nie przypomina ona niczego, co znasz z biura. Zapomnij o kompaktowej obudowie i papierze. Drukarka 3D to raczej urządzenie przypominające mały, precyzyjny dźwig lub miniaturową maszynę CNC. Jej konstrukcja jest często otwarta, co pozwala na obserwowanie całego procesu tworzenia obiektu.

Typowa drukarka 3D przeznaczona do użytku domowego lub małego warsztatu ma zazwyczaj wymiary zbliżone do 40x40x50 cm. Jej głównym zadaniem jest tworzenie trójwymiarowych obiektów poprzez dokładanie materiału warstwa po warstwie. To jest właśnie to, co czyni ją tak fascynującą z surowego plastiku, roztopionego i precyzyjnie ułożonego, powstaje namacalny przedmiot.

Szkielet, na którym wszystko się trzyma: rola i rodzaje ram

Rama to absolutna podstawa każdej drukarki 3D jej szkielet, który musi być sztywny i stabilny. Bez solidnej ramy, nawet najprecyzyjniejsze podzespoły nie będą w stanie zapewnić dokładności wydruku. Najczęściej spotkasz ramy wykonane z profili aluminiowych, które są lekkie, a jednocześnie wystarczająco wytrzymałe. Ich widoczny układ od razu daje nam pogląd na to, jak drukarka będzie się poruszać.

Wśród ram możemy wyróżnić kilka popularnych konstrukcji, które różnią się wizualnie i mechanicznie:

• Kartezjańska (np. typ "i3 Prusa"): Charakteryzuje się ruchomym stołem w osi Y (przód-tył) oraz głowicą poruszającą się w osiach X (lewo-prawo) i Z (góra-dół) na specjalnej bramie. To bardzo popularny i łatwo rozpoznawalny układ.
• CoreXY: W tej konstrukcji głowica porusza się w osiach X i Y wewnątrz sześcianu, a ruch jest realizowany przez złożony system pasków. Stół roboczy zazwyczaj porusza się tylko w osi Z (góra-dół). Wizualnie sprawia wrażenie bardziej zwartej i zamkniętej konstrukcji, mimo że nadal jest otwarta.

Stół roboczy: fundament twoich przyszłych wydruków

Stół roboczy, nazywany również platformą, to nic innego jak powierzchnia, na której powstaje Twój wydruk. To właśnie na nim budowane są kolejne warstwy obiektu. Stół może być podgrzewany lub niepodgrzewany, a często jest pokryty specjalnymi nakładkami. Mogą to być magnetyczne maty, szklane płyty, elastyczne blachy ze stali sprężynowej, czy też nakładki z PEI. Wszystko po to, aby pierwsza warstwa wydruku idealnie przylegała i nie odklejała się w trakcie pracy.

Czym jest podgrzewany stół i dlaczego ma znaczenie dla wyglądu i jakości druku?

Podgrzewany stół to element, który znacząco wpływa na jakość i wygląd Twoich wydruków. Jego głównym zadaniem jest utrzymanie stałej, podwyższonej temperatury podstawy wydruku. Dlaczego to takie ważne? Otóż roztopiony plastik, stygnąc, ma tendencję do kurczenia się. Bez podgrzewanego stołu, zwłaszcza przy większych obiektach, narożniki wydruku mogłyby się podnosić i odkształcać, co nazywamy "warpingiem". Podgrzewanie zapewnia lepszą adhezję pierwszej warstwy do powierzchni, minimalizując ryzyko nieudanych wydruków i gwarantując, że Twój model będzie miał idealnie płaską podstawę.

Głowica drukująca: serce i mózg twojej drukarki 3D

Co to jest ekstruder i dlaczego jest kluczowy?

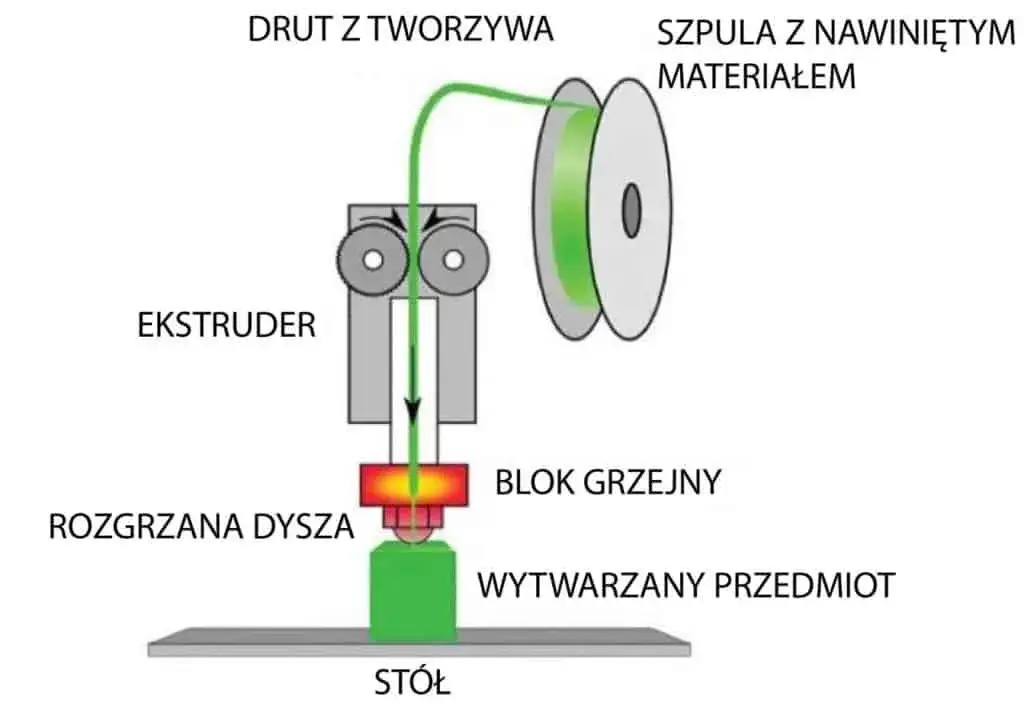

Jeśli rama to szkielet, to ekstruder jest sercem drukarki 3D. To właśnie ten mechanizm odpowiada za precyzyjne przesuwanie filamentu czyli materiału, z którego tworzony jest wydruk do gorącej końcówki. Od jego sprawności i dokładności zależy, czy filament będzie podawany równomiernie i bez zacięć. Wizualnie ekstruder to zazwyczaj niewielki silnik krokowy z zębatką, która "gryzie" filament i popycha go do przodu.

Wyróżniamy dwa główne typy ekstruderów, które różnią się umiejscowieniem i wizualnie:

• Ekstruder Direct (bezpośredni): Silnik ekstrudera jest zamontowany bezpośrednio na głowicy drukującej. Filament ma bardzo krótką drogę do hotendu. Wizualnie widać, że głowica jest większa i cięższa.
• Ekstruder Bowden: Silnik ekstrudera jest zamontowany na ramie drukarki, a filament jest doprowadzany do głowicy za pomocą długiej, elastycznej rurki PTFE (teflonowej). Głowica jest lżejsza i mniejsza, a silnik ekstrudera jest widoczny gdzieś na ramie, zazwyczaj z tyłu lub z boku.

Gorąca końcówka (hotend) i dysza: precyzyjne narzędzie pracy

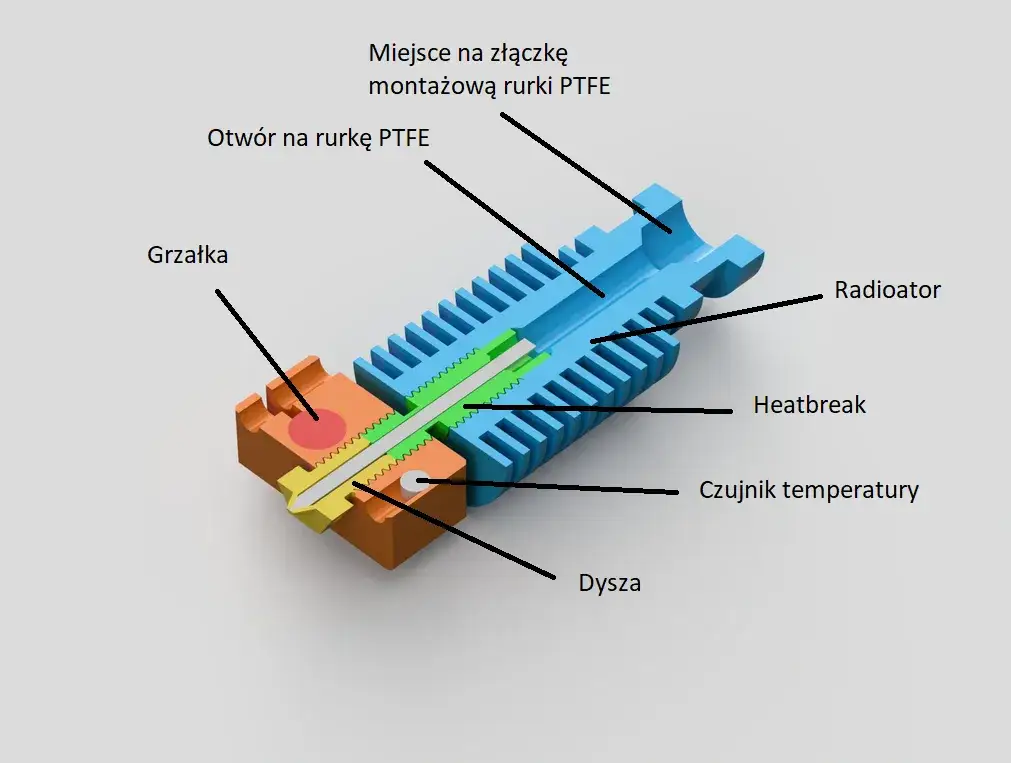

Tuż za ekstruderem, a właściwie w jego końcowej części, znajduje się hotend, czyli "gorąca końcówka". To on jest odpowiedzialny za rozgrzewanie filamentu do temperatury topnienia, która dla PLA wynosi około 200°C, a dla PETG czy ABS jeszcze więcej. Na samym końcu hotendu znajduje się dysza mały, precyzyjnie wykonany otwór, przez który roztopiony materiał jest wytłaczany na stół roboczy. Standardowa średnica dyszy to 0.4 mm, co pozwala na tworzenie bardzo drobnych detali. Precyzja dyszy jest kluczowa dla jakości wydruku.

Chłodzenie wydruku: mały wentylator o wielkim znaczeniu

Obok hotendu zauważysz zazwyczaj jeden lub więcej małych wentylatorów. Nie służą one do chłodzenia samego hotendu (choć jeden z nich może to robić), ale przede wszystkim do chłodzenia świeżo wytłoczonego filamentu. Gdy gorący plastik opuści dyszę, musi szybko zastygnąć, aby zachować nadany mu kształt i umożliwić budowanie kolejnej warstwy. Bez odpowiedniego chłodzenia, zwłaszcza przy drukowaniu detali czy nawisów, wydruk mógłby się deformować lub zapadać. To mały, ale niezwykle ważny element, który bezpośrednio wpływa na estetykę i wytrzymałość gotowego obiektu.

Mechanika ruchu: jak drukarka 3D porusza się w trzech wymiarach

Osie X, Y, Z: niewidzialne tory, po których powstaje obiekt

Drukarka 3D, jak sama nazwa wskazuje, tworzy obiekty trójwymiarowe, co oznacza, że musi poruszać się w trzech płaszczyznach. Te płaszczyzny określamy jako osie X, Y i Z. Oś X odpowiada za ruch lewo-prawo, czyli wzdłuż szerokości stołu. Oś Y to ruch przód-tył, wzdłuż głębokości stołu. Natomiast oś Z to ruch góra-dół, który pozwala budować obiekt warstwa po warstwie, podnosząc głowicę lub opuszczając stół. Zrozumienie tych osi jest kluczowe do wizualizacji, jak drukarka "rysuje" w przestrzeni.

Paski, silniki i prowadnice: siła napędowa każdego wydruku

Aby ruch wzdłuż osi X, Y i Z był precyzyjny i powtarzalny, drukarki 3D wykorzystują system pasków zębatych, silników krokowych i prowadnic liniowych. Silniki krokowe, które są widocznymi elementami, obracają się o bardzo małe, precyzyjne kąty, co przekłada się na dokładny ruch paska. Paski te, z kolei, napędzają głowicę drukującą lub stół roboczy wzdłuż prowadnic. Prowadnice to zazwyczaj gładkie pręty lub szyny liniowe, które zapewniają płynny i stabilny ruch. W przypadku osi Z, zamiast pasków, często stosuje się śruby trapezowe, które zapewniają bardzo precyzyjne i stabilne podnoszenie lub opuszczanie głowicy/stołu.

Jak wygląda mechanizm poruszający stołem, a jak głowicą?

Wizualnie, w większości drukarek FDM, zobaczysz, że głowica drukująca porusza się w osiach X i Y. Jest to realizowane przez system pasków i prowadnic, które tworzą rodzaj "bramy" lub poruszają się wewnątrz ramy CoreXY. Stół roboczy natomiast zazwyczaj porusza się w osi Y (przód-tył) w konstrukcjach kartezjańskich, lub w osi Z (góra-dół) w konstrukcjach CoreXY i drukarkach żywicznych. W przypadku ruchu stołu w osi Y, często widać go, jak wysuwa się i wsuwa spod ramy. Ruch w osi Z, zarówno głowicy, jak i stołu, jest zazwyczaj wolniejszy i bardziej subtelny, realizowany przez wspomniane śruby trapezowe.

Centrum dowodzenia: jak komunikować się z drukarką 3D?

Wyświetlacz i panel sterowania: twoje okno na proces druku

Każda drukarka 3D potrzebuje interfejsu, abyś mógł się z nią komunikować. Najczęściej jest to niewielki wyświetlacz LCD, często monochromatyczny, z pokrętłem i przyciskiem, który służy do nawigacji po menu. Coraz popularniejsze stają się również kolorowe ekrany dotykowe, które oferują bardziej intuicyjną obsługę. Za pomocą tego panelu możesz uruchamiać wydruki, kalibrować drukarkę, monitorować temperaturę hotendu i stołu, a także zmieniać parametry w trakcie druku. To Twoje centrum dowodzenia, które pozwala na pełną kontrolę nad procesem.

Gniazda na kartę SD i USB: skąd drukarka bierze projekty?

Aby drukarka wiedziała, co ma wydrukować, potrzebuje pliku z instrukcjami, zwanego G-code. Te pliki są zazwyczaj ładowane do drukarki za pośrednictwem karty SD lub pendrive'a USB. Dlatego na obudowie drukarki, zazwyczaj w pobliżu panelu sterowania, znajdziesz widoczne gniazda na te nośniki danych. Wkładasz kartę lub pendrive z przygotowanym wcześniej projektem, wybierasz go z menu na wyświetlaczu i drukarka jest gotowa do pracy. Niektóre nowsze modele oferują również łączność Wi-Fi, co pozwala na bezprzewodowe przesyłanie plików.

Rola zasilacza i okablowania w całej konstrukcji

Podobnie jak każde urządzenie elektroniczne, drukarka 3D potrzebuje energii. Zazwyczaj z tyłu lub z boku obudowy znajdziesz widoczny zasilacz, często w formie metalowej skrzynki z wentylatorem, który dostarcza prąd do wszystkich komponentów: silników, grzałek, wentylatorów i elektroniki. Od zasilacza odchodzą liczne kable, które są widoczne i łączą poszczególne części drukarki. Choć mogą wydawać się chaotyczne, są one starannie poprowadzone i zabezpieczone, aby zapewnić stabilną i bezpieczną pracę urządzenia.

Czy każda drukarka 3D wygląda tak samo? Porównanie technologii

Klasyczna drukarka FDM: otwarta konstrukcja i widoczna szpula z plastikiem

Jak już wspomniałem, klasyczna drukarka FDM jest najbardziej rozpoznawalna dzięki swojej otwartej ramie i widocznej szpuli z filamentem. To właśnie te cechy sprawiają, że od razu wiesz, z jakim typem urządzenia masz do czynienia. Możesz obserwować, jak głowica porusza się w trzech wymiarach, jak filament jest podawany i jak warstwa po warstwie powstaje Twój obiekt. Jest to konstrukcja, która często budzi skojarzenia z urządzeniem "zrób to sam" lub małym robotem przemysłowym, co dla wielu jest częścią jej uroku.

Drukarka żywiczna (SLA/DLP): zamknięta komora i tajemniczy płyn

Drukarki żywiczne, wykorzystujące technologie SLA (stereolitografia) lub DLP (Digital Light Processing), wyglądają zupełnie inaczej. To zazwyczaj urządzenia o bardziej zamkniętej, "laboratoryjnej" estetyce. Ich najbardziej charakterystyczną cechą jest zamknięta obudowa, często wykonana z przyciemnianego plastiku lub akrylu (np. w kolorze pomarańczowym lub czerwonym), która chroni płynną żywicę przed światłem UV z otoczenia. Wewnątrz zobaczysz zbiornik z płynną żywicą fotopolimerową (tzw. kuwetę) oraz platformę roboczą, która zanurza się w tej żywicy, a następnie podnosi, utwardzając kolejne warstwy obiektu za pomocą światła UV. Cały proces druku jest częściowo ukryty, co nadaje im nieco bardziej tajemniczy charakter.

Najważniejsze różnice wizualne, które musisz znać przed wyborem

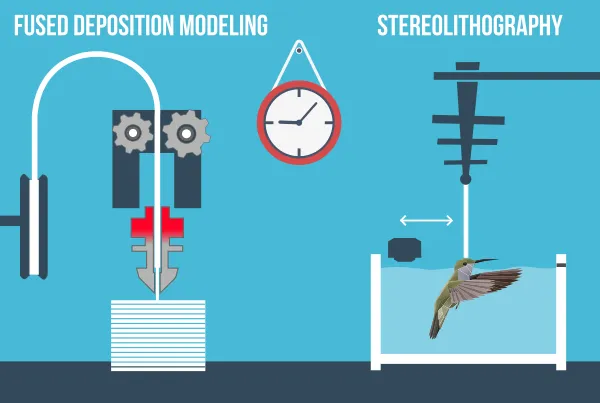

Aby ułatwić Ci rozróżnienie tych dwóch podstawowych typów drukarek 3D, przygotowałem krótkie porównanie ich kluczowych cech wizualnych:

Cecha wizualna	FDM vs SLA/DLP
Obudowa	Otwarta rama / Zamknięta komora (często przyciemniana)
Materiał	Szpula z filamentem / Zbiornik z płynną żywicą
Głowica/Platforma	Ruchoma głowica wytłaczająca / Platforma zanurzająca się w żywicy
Widoczność procesu	Proces druku widoczny / Proces częściowo ukryty
Wymiary	Zazwyczaj większe / Zazwyczaj mniejsze, bardziej kompaktowe

Drukarka 3D w twoim domu: co jeszcze zobaczysz dookoła niej?

Stanowisko pracy: jak wygląda typowe otoczenie drukarki 3D?

Drukarka 3D rzadko stoi sama. Typowe stanowisko pracy z nią w domu to często niewielki kącik, gdzie obok urządzenia znajdziesz szereg akcesoriów. Będą to różnego rodzaju narzędzia do obróbki wydruków: szczypce, nożyki, szpachelki do odrywania wydruków od stołu, a także pilniki czy papier ścierny do wygładzania powierzchni. Często obok drukarki stoi też laptop lub komputer, z którego przygotowujesz projekty w programach typu slicer, przekształcając modele 3D na G-code zrozumiały dla drukarki. To wszystko tworzy małe, kreatywne centrum produkcyjne.

Szpula z filamentem: "tusz" do drukarki 3D i sposób jego montażu

Filament to dla drukarki 3D to, czym tusz dla drukarki atramentowej jej materiał eksploatacyjny. Zazwyczaj jest on nawinięty na dużą szpulę, która wygląda jak rolka nici, tylko znacznie większa i grubsza. Szpula ta jest montowana na specjalnym uchwycie, który może być umieszczony na górze ramy drukarki, z boku, a czasem nawet na osobnej podstawce. Z tej szpuli filament jest płynnie odwijany i wprowadzany do ekstrudera, a następnie do hotendu. Różne kolory i rodzaje filamentów (PLA, PETG, ABS) sprawiają, że szpule mogą mieć bardzo zróżnicowany wygląd, co dodaje kolorytu stanowisku pracy.
