Twój pierwszy projekt 3D: jak go stworzyć i wydrukować bez błędów?

Model 3D a plik do druku (G-code): Zrozum kluczową różnicę

Zacznijmy od podstaw, bo to często myli początkujących. Kiedy mówimy o modelu 3D, mamy na myśli cyfrowy kształt obiektu, który tworzysz w programie do modelowania, takim jak TinkerCAD czy Fusion 360. Jest to wirtualna reprezentacja Twojego pomysłu bryła, którą możesz obracać, skalować, modyfikować. To jest właśnie to, co projektujesz.

Natomiast plik G-code to zupełnie inna bajka. To nie jest już kształt, ale precyzyjny zestaw instrukcji dla drukarki 3D. Wyobraź sobie, że model 3D to przepis na ciasto, a G-code to dokładna lista kroków, jaką musi wykonać robot-piekarz, aby to ciasto upiec: "przesuń głowicę o tyle, wyciśnij tyle materiału, podnieś się o jedną warstwę". Ten plik jest generowany przez specjalne oprogramowanie zwane "slicerem". Bez G-code drukarka nie wie, co ma robić z Twoim pięknym modelem 3D.

Czy potrzebujesz potężnego komputera? Wymagania sprzętowe na start

Wielu moich uczniów pyta, czy do rozpoczęcia przygody z drukiem 3D potrzebują superkomputera. Odpowiedź brzmi: niekoniecznie! Na początek, do prostych projektów i programów takich jak TinkerCAD, wystarczy Ci praktycznie każdy komputer z dostępem do internetu. TinkerCAD działa w przeglądarce, więc nie obciąża mocno Twojego sprzętu. To świetna wiadomość dla tych, którzy nie chcą inwestować w drogi sprzęt na starcie.

Jeśli jednak zdecydujesz się na bardziej zaawansowane programy, takie jak Fusion 360 czy Blender, sytuacja nieco się zmienia. Te narzędzia oferują znacznie więcej możliwości, ale wymagają też lepszych zasobów. Przyda się wtedy komputer z przynajmniej 8 GB RAM (16 GB to już komfort), procesorem średniej klasy i dedykowaną kartą graficzną, choć na początek nie musi to być topowa konfiguracja. Pamiętaj, że im bardziej skomplikowany model, tym więcej mocy obliczeniowej będzie potrzebne.

Inspiracja jest wszędzie: Gdzie szukać gotowych projektów i pomysłów?

Zanim zaczniesz tworzyć własne projekty od zera, warto poszukać inspiracji i zobaczyć, co już zostało stworzone. Internet to prawdziwa skarbnica gotowych modeli 3D, które możesz pobrać, analizować, a nawet modyfikować. Ja sam często zaczynam od przeglądania popularnych platform, aby zrozumieć, jak inni rozwiązywali podobne problemy. Oto kilka miejsc, gdzie znajdziesz mnóstwo pomysłów:

• Thingiverse: Jedna z największych i najstarszych platform z darmowymi modelami 3D.
• Printables: Dynamicznie rozwijająca się platforma, często z modelami wysokiej jakości i aktywną społecznością.
• MyMiniFactory: Oferuje wyselekcjonowane, sprawdzone modele, często o charakterze artystycznym lub użytkowym.

Wybór narzędzi: Darmowe programy do modelowania 3D dla nowicjuszy

Wybór odpowiedniego oprogramowania to jeden z pierwszych i najważniejszych kroków. Na szczęście, na rynku dostępnych jest wiele darmowych narzędzi, które pozwolą Ci zacząć bez ponoszenia kosztów. Każde z nich ma swoje mocne strony i jest przeznaczone do nieco innych zastosowań.

Opcja 1: TinkerCAD - Twój absolutnie najłatwiejszy pierwszy krok w świat 3D

Jeśli dopiero zaczynasz swoją przygodę z modelowaniem 3D, TinkerCAD to moim zdaniem najlepszy wybór. Ten program, dostępny całkowicie za darmo w przeglądarce, jest niezwykle intuicyjny. Działa na zasadzie łączenia i odejmowania gotowych brył geometrycznych sześcianów, walców, kul. To jak zabawa klockami, tylko w wirtualnym świecie. Nie musisz niczego instalować, a jego prostota sprawia, że w ciągu kilkunastu minut możesz stworzyć swój pierwszy, prosty model. Idealny do nauki podstaw i szybkiego prototypowania!

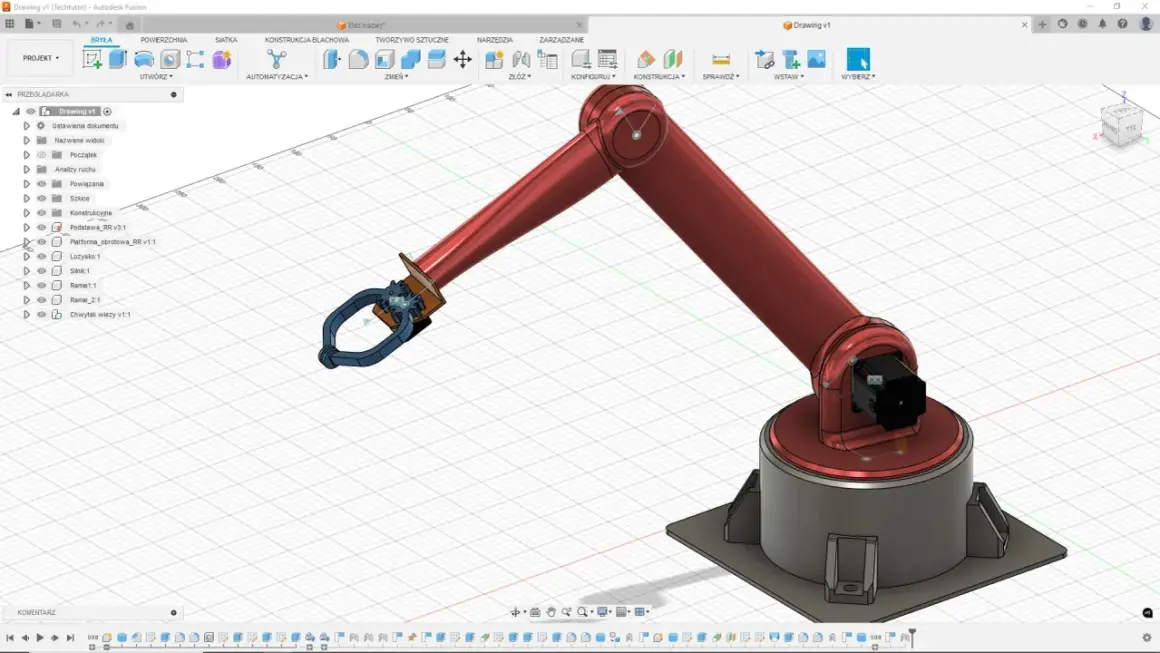

Opcja 2: Fusion 360 (Personal) - Gdy chcesz tworzyć precyzyjne części mechaniczne

Dla tych, którzy mają nieco większe ambicje i chcą tworzyć precyzyjne, funkcjonalne części mechaniczne, Autodesk Fusion 360 w wersji Personal to strzał w dziesiątkę. Osobiście bardzo cenię to narzędzie za jego możliwości. Jest to program do modelowania parametrycznego, co oznacza, że możesz precyzyjnie kontrolować wymiary i relacje między elementami, a zmiany są łatwe do wprowadzenia. Licencja Personal jest darmowa do użytku niekomercyjnego, co czyni go niezwykle atrakcyjnym dla hobbystów i małych projektów. Krzywa uczenia się jest nieco bardziej stroma niż w TinkerCAD, ale możliwości są nieporównywalnie większe.

Opcja 3: Blender - Jeśli Twoim celem są postacie, rzeźby i modele artystyczne

Jeśli marzysz o tworzeniu postaci, rzeźb, skomplikowanych form organicznych lub po prostu artystycznych modeli, Blender jest potężnym, darmowym i otwartym narzędziem, które spełni Twoje oczekiwania. To kombajn do grafiki 3D, oferujący nie tylko modelowanie, ale też rzeźbienie, animację, renderowanie. Posiada jednak bardzo stromą krzywą uczenia się na początku może przytłaczać liczbą funkcji i skrótów klawiszowych. Ale jeśli poświęcisz mu czas, otworzy przed Tobą drzwi do nieskończonych możliwości w świecie modelowania artystycznego.

Alternatywy, o których warto wiedzieć: FreeCAD i SketchUp Free

Warto też wspomnieć o kilku innych darmowych opcjach. FreeCAD to kolejne darmowe oprogramowanie open-source do modelowania parametrycznego. Jest to solidna alternatywa dla Fusion 360, szczególnie jeśli preferujesz rozwiązania open-source. Ma nieco wyższy próg wejścia, ale oferuje dużą kontrolę nad projektem.

Z kolei SketchUp Free to przeglądarkowa wersja popularnego programu, często wykorzystywana do prostszych projektów architektonicznych i koncepcyjnych. Jest stosunkowo łatwy do opanowania i świetnie nadaje się do szybkiego tworzenia wizualizacji.

Pierwszy projekt 3D: Przewodnik krok po kroku od idei do pliku

Przejdźmy teraz do praktyki. Tworzenie pierwszego modelu 3D może wydawać się skomplikowane, ale rozłożone na proste kroki, staje się znacznie łatwiejsze. Pamiętaj, że każdy mistrz kiedyś zaczynał od podstaw!

Krok 1: Wybór programu i zapoznanie się z interfejsem

Zawsze powtarzam, że kluczem do sukcesu jest dobry start. Na podstawie swoich potrzeb i poziomu zaawansowania wybierz program, który najbardziej Ci odpowiada na początek polecam TinkerCAD. Po uruchomieniu programu poświęć trochę czasu na zapoznanie się z jego interfejsem. Gdzie są podstawowe narzędzia? Jak obracać widok? Jak przybliżać i oddalać? To są fundamentalne umiejętności, które pozwolą Ci swobodnie poruszać się w przestrzeni 3D. Większość programów ma intuicyjne ikony i opisy, więc nie bój się eksperymentować.

Krok 2: Podstawowe techniki modelowania - od prostych brył do złożonych kształtów

Modelowanie 3D to w dużej mierze sztuka łączenia i modyfikowania prostych kształtów. Zacznij od dodawania podstawowych brył, takich jak sześciany, walce, kule czy stożki. Naucz się je skalować, czyli zmieniać ich rozmiar w trzech wymiarach. Ćwicz przesuwanie ich w przestrzeni (na osiach X, Y, Z) oraz obracanie wokół różnych osi. Zobaczysz, jak z kilku prostych elementów możesz stworzyć coś bardziej złożonego na przykład z walca i sześcianu możesz zrobić prostą nogę stołu, a z kilku sześcianów i kuli robota. To jak budowanie z klocków, tylko z nieskończonymi możliwościami!

Krok 3: Łączenie, odejmowanie i modyfikowanie obiektów

Gdy opanujesz podstawy, czas na operacje logiczne, zwane też operacjami Boole'a. Te techniki to prawdziwa magia w modelowaniu:

• Łączenie (Union): Połącz dwie lub więcej brył w jeden spójny obiekt. Na przykład, aby stworzyć literę "T", możesz połączyć dwa prostokąty.
• Odejmowanie (Subtract/Difference): Odejmij jedną bryłę od drugiej. To idealne narzędzie do tworzenia otworów, wycięć czy wgłębień. Chcesz zrobić kubek? Stwórz walec, a następnie odejmij od niego mniejszy walec.
• Przecinanie (Intersect): Stwórz nowy obiekt z części wspólnej dwóch lub więcej brył.

Krok 4: Sprawdzanie poprawności modelu - czy na pewno da się go wydrukować?

To jest krytyczny moment, którego wielu początkujących niestety pomija. Zanim wyślesz swój model do druku, musisz go zweryfikować. Najważniejsze, aby Twój model był "szczelny" (ang. manifold lub watertight). Co to znaczy? Oznacza to, że nie ma w nim żadnych dziur, nakładających się geometrii ani "latających" ścianek. Drukarka 3D potrzebuje zamkniętej, spójnej powierzchni, aby wiedzieć, gdzie ma budować. Jeśli model nie jest szczelny, drukarka może mieć problem z interpretacją, co często prowadzi do błędów w wydruku. Większość programów do modelowania ma wbudowane narzędzia do sprawdzania i naprawy geometrii warto z nich korzystać!

Krok 5: Eksport do formatu STL - przygotowanie pliku do "pocięcia"

Gdy Twój model jest gotowy i sprawdzony, czas na eksport. Standardowym formatem do przesyłania modeli do programów typu slicer jest STL (Stereolithography). Coraz popularniejszy staje się również format 3MF, który potrafi przechowywać więcej informacji (np. kolory, materiały). Po prostu zapisujemy nasz model w jednym z tych formatów. Plik STL zawiera jedynie geometrię obiektu, czyli siatkę trójkątów opisujących jego powierzchnię. To właśnie ten plik otworzysz w kolejnym kroku, w slicerze, aby przygotować go do druku.

Zasady projektowania pod druk 3D: Unikaj błędów i drukuj z sukcesem

Projektowanie pod druk 3D to nieco inna bajka niż projektowanie pod wizualizacje czy inne techniki produkcji. Drukarka ma swoje ograniczenia, a zrozumienie ich pozwoli Ci uniknąć frustracji i marnowania materiału. Oto kluczowe zasady, które pomogą Ci drukować z sukcesem.

Problem "wiszących" części: Czym są nawisy i kiedy potrzebujesz podpór (supportów)?

Wyobraź sobie, że drukarka buduje obiekt warstwa po warstwie, od dołu do góry. Co się stanie, gdy napotka element, który "wisi w powietrzu", bez niczego pod spodem? Materiał po prostu spadnie lub zdeformuje się. Takie elementy nazywamy nawisami (overhangs). Aby temu zapobiec, stosujemy podpory (supporty). Są to tymczasowe struktury, które drukarka buduje pod nawisami, aby je podtrzymać. Po wydruku podpory należy usunąć. Dobrze zaprojektowany model minimalizuje potrzebę podpór, co oszczędza materiał i czas, a także poprawia jakość powierzchni.

Grubość ścianki ma znaczenie: Jak cienki może być Twój model?

Częsty błąd początkujących to projektowanie zbyt cienkich ścianek. Drukarka 3D nie jest w stanie wydrukować ścianki o grubości mniejszej niż średnica dyszy (zazwyczaj 0.4 mm). Co więcej, zbyt cienkie ścianki będą kruche i łatwo ulegną zniszczeniu. Dla początkujących zalecam, aby minimalna grubość ścianki wynosiła od 0.8 mm do 1.2 mm. Ta wartość zależy od materiału, średnicy dyszy i konkretnej drukarki, ale przyjęcie tej zasady na start zapewni Ci solidne i trwałe wydruki.

Części, które do siebie pasują: Magia tolerancji w projektowaniu

Jeśli projektujesz dwie części, które mają do siebie pasować (np. bolec i otwór, elementy do złożenia), musisz uwzględnić tolerancję. W druku 3D, z powodu niedoskonałości procesu i rozszerzalności materiałów, elementy wydrukowane na dokładnie ten sam wymiar mogą się zakleszczyć lub nie pasować. Zazwyczaj potrzebny jest pewien luz. Ja zazwyczaj dodaję od 0.2 mm do 0.4 mm luzu na każdą stronę, w zależności od precyzji drukarki i materiału. To jest coś, co przychodzi z doświadczeniem i testami, ale zawsze lepiej zacząć z lekkim luzem niż z elementami, które w ogóle się nie mieszczą.

Orientacja modelu: Jak ułożenie na stole wpływa na wytrzymałość i jakość?

Nie lekceważ tego aspektu! Sposób, w jaki ułożysz swój model na stole drukarki (jego orientacja), ma ogromny wpływ na kilka czynników. Po pierwsze, na wytrzymałość mechaniczną wydruki 3D są najsłabsze w kierunku warstw. Jeśli masz element, który będzie poddawany naprężeniom, ułóż go tak, aby warstwy biegły wzdłuż kierunku naprężeń. Po drugie, na jakość powierzchni odpowiednia orientacja może zminimalizować widoczność warstw i potrzebę podpór. Po trzecie, na czas druku i zużycie materiału im mniej podpór, tym lepiej.

Slicer: Niezbędny krok przed drukiem 3D

Po zaprojektowaniu i wyeksportowaniu modelu, nadszedł czas na ostatni, ale równie ważny etap: przygotowanie pliku do druku w programie zwanym slicerem. To serce całego procesu, które tłumaczy Twój cyfrowy projekt na język zrozumiały dla drukarki.

Rola slicera: Tłumaczenie Twojego modelu na język zrozumiały dla drukarki

Slicer (np. Cura, PrusaSlicer, OrcaSlicer) to oprogramowanie, które bierze Twój model 3D (plik STL lub 3MF) i "tnie" go na cienkie, poziome warstwy. Następnie generuje szczegółowe instrukcje (G-code) dla drukarki 3D, mówiące jej, jak ma poruszać głowicą, kiedy ekstrudować materiał i z jaką prędkością. To jest pomost między Twoim cyfrowym projektem a fizycznym obiektem. Bez slicera drukarka nie wie, jak zbudować Twój model.

Najważniejsze ustawienia: Wypełnienie (infill), wysokość warstwy i podpory

W slicerze znajdziesz mnóstwo ustawień, ale na początek skup się na tych trzech, które mają największy wpływ na jakość i czas druku:

• Wypełnienie (infill): To wewnętrzna struktura modelu, która nadaje mu sztywność. Rzadko kiedy drukujemy obiekty w 100% wypełnione, ponieważ jest to niepotrzebne i marnuje materiał. Zazwyczaj wystarcza 10-20% wypełnienia (np. w kształcie plastra miodu lub siatki), aby obiekt był wystarczająco wytrzymały. Im większe wypełnienie, tym sztywniejszy, ale też cięższy i dłużej drukujący się obiekt.
• Wysokość warstwy: Określa grubość pojedynczej warstwy materiału. Im niższa wysokość warstwy (np. 0.1 mm), tym większa szczegółowość i gładkość wydruku, ale też dłuższy czas druku. Wyższa wysokość warstwy (np. 0.2-0.3 mm) to szybszy druk, ale z bardziej widocznymi warstwami.
• Podpory (support): Jak już wspominałem, podpory są niezbędne do podtrzymywania nawisów. W slicerze możesz określić, kiedy mają być generowane (np. dla kątów powyżej 45-60 stopni) i jaki mają mieć kształt. Pamiętaj, aby je włączyć, jeśli Twój model ma elementy wiszące w powietrzu.

Te trzy parametry to podstawa, którą musisz opanować, aby uzyskać zadowalające wydruki.

Generowanie pliku G-code: Ostateczny plik gotowy do działania

Po ustawieniu wszystkich parametrów druku w slicerze, wystarczy kliknąć przycisk "Slice" (lub "Generuj G-code"). Program przetworzy Twój model i stworzy plik G-code. I oto jest! Gotowy plik, który możesz zapisać na karcie SD, pendrive'ie lub wysłać bezpośrednio do drukarki 3D. Ten plik zawiera wszystkie instrukcje, które drukarka wykona, aby Twój cyfrowy projekt stał się fizycznym obiektem. To jest moment, w którym magia się dzieje!

Projekt gotowy: Dalsze kroki i rozwój umiejętności

Podsumowanie procesu: Od idei do fizycznego obiektu w pigułce

Mam nadzieję, że ten przewodnik jasno pokazał Ci, jak wygląda cały proces tworzenia modelu 3D gotowego do druku. Podsumowując, kluczowe etapy to:

1. Pomysł i Inspiracja: Znajdź pomysł, czerpiąc z platform takich jak Thingiverse czy Printables.
2. Modelowanie 3D: Stwórz swój trójwymiarowy obiekt w wybranym programie (np. TinkerCAD, Fusion 360).
3. Weryfikacja i Poprawki Modelu: Upewnij się, że model jest "szczelny", ma odpowiednią grubość ścianek i tolerancje.
4. Eksport Pliku: Zapisz gotowy model w formacie STL lub 3MF.
5. Slicing (Cięcie na warstwy): Otwórz plik w slicerze (np. Cura), ustaw parametry druku i wygeneruj podpory.
6. Generowanie G-code: Slicer konwertuje model na plik G-code, czyli zestaw instrukcji dla drukarki.

Gratuluję! Przeszedłeś całą drogę od pomysłu do pliku, który może zostać ożywiony przez drukarkę 3D.

Przeczytaj również: Twój pierwszy model 3D do druku? Zrób go sam! Krok po kroku.

Twoja droga do mistrzostwa: Gdzie szukać dalszej wiedzy i tutoriali?

Pamiętaj, że to dopiero początek Twojej przygody z drukiem 3D. Świat modelowania i druku 3D jest ogromny i pełen możliwości! Aby rozwijać swoje umiejętności, zachęcam Cię do:

• Oglądania tutoriali na YouTube: Jest mnóstwo świetnych kanałów (zarówno polskich, jak i zagranicznych), które krok po kroku pokazują zaawansowane techniki.
• Eksperymentowania: Nie bój się próbować nowych rzeczy, testować różne ustawienia w slicerze i materiały. Na błędach uczymy się najwięcej.
• Dołączania do społeczności: Fora internetowe, grupy na Facebooku czy lokalne spotkania pasjonatów druku 3D to skarbnice wiedzy i wsparcia. Ludzie chętnie dzielą się doświadczeniami i pomagają rozwiązywać problemy.
• Czytania specjalistycznych artykułów: Pogłębiaj wiedzę na temat konkretnych technik modelowania, materiałów czy optymalizacji wydruków.

Życzę Ci wielu udanych projektów i satysfakcji z tworzenia!
